扭矩扳手檢定裝置

NE系列扭矩標準機

產品簡介：NE系列扭矩標準機是進行扭矩傳感器標定的試驗裝置。系統由標準砝碼裝置、杠桿裝置和控制裝置三部份組成，刀口與刀承擬采用精密機械天平的結構，它的優點是感量高，穩定性好，適合產生微小扭矩值；砝碼的加卸載擬采用電機帶絲杠升降結構，砝碼位置由紅外光偶定位，這些是我們非常成熟的技術控制柜擬采用我們正大量應用的測力機控制臺，單片機智能控制，可以與上位機聯網實現控制、采集、處理、儲存、打印等全自動化操作。

在線咨詢加入購物車

功能特點技術參數

主要性能特點
砝碼的加卸載采用電機帶絲杠升降結構，砝碼位置由紅外光偶定位
采用德國進口西門子PLC+觸摸屏+上位機采集處理
系統不確定度：≤0.05%
加力電機和杠桿同軸度：Ф 0.06mm
杠桿等臂誤差≤0.01% 砝碼誤差≤0.005%
中刀對兩邊刀的平行度：≤0.06mm
紅外光偶砝碼定位檢測，誤差≤±0.5mm
扭矩標準桿和機體是鑄造件，剛度系數大，變形小，鑄件經過長期時效不變形
扭矩標準桿有橫向和縱向定位加緊機構，不受被校傳感器裝卸影響
杠桿平衡機構彩用非接觸式電渦流傳感器指示平衡

準確度級別	0.05級
加力電機和杠桿同軸度	ф0.06mm
杠桿等臂誤差	≤0.01%
砝碼誤差	≤0.005%
中刀對兩邊刀的平行度	≤0.06mm

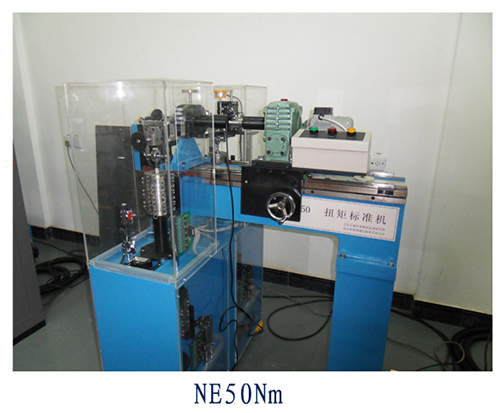

NE50Nm
量程：0.10Nm～50Nm
杠桿長：250mm
砝碼組：40N（5塊），4N（10塊）
產生標準扭矩：
50，40，30，20，10 Nm（電動加載）
10，9，8，7，6，5，4，3，2，1 Nm（電動加載）
1,0.9,0.8,0.7,0.6,0.5,0.4,0.3,0.2,0.1 Nm（手動）

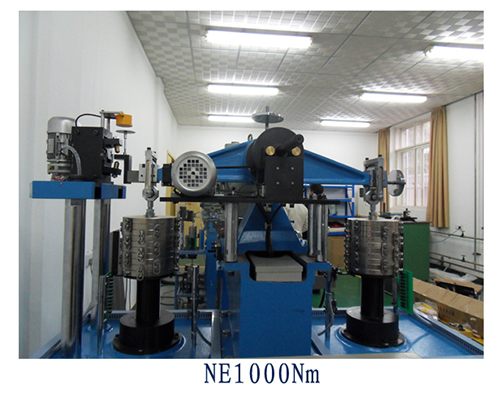

NE1000Nm
量程：10Nm～1000Nm
杠桿長：400mm
砝碼組：250N（10塊），25N（10塊）
產生標準扭矩：
10,20,30,40,50,60,70,80,90,100Nm（自動加載）
100,200,300,400,500,600,700,800,900,1000Nm
扭矩機可產生的扭矩值為以上兩組砝碼的任意組合形式

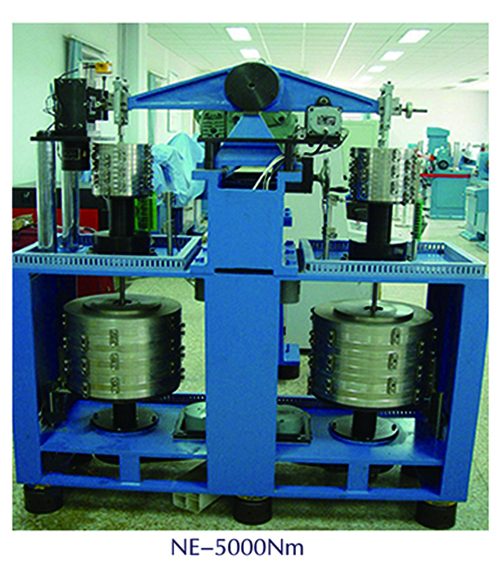

NE5000NMm
量程：50Nm～5000Nm
杠桿長：1000mm
砝碼組：500N（10塊），50N（10塊）
產生標準扭矩：50，100，150， 200，250，300，350，400，450，500Nm
500，1000，1500， 2000，2500，3000，3500，4000，4500，5000Nm
扭矩機可產生的扭矩值為以上兩組砝碼的任意組合形式
